Hướng Dẫn Kết Nối Inverter Năng Lượng Mặt Trời Ares Kiểu Một Pha Không Hòa Lưới

Hướng Dẫn Kết Nối Inverter Năng Lượng Mặt Trời Ares Kiểu Một Pha Không Hòa Lưới

INVERTER SOLAR MỘT PHA VÀ THIẾT BỊ KÈM THEO ĐỂ NGĂN HÒA LƯỚI

Inverter Solar Ares là giải pháp tối ưu cho các hệ thống điện năng lượng mặt trời dân dụng và thương mại. Thiết bị được tích hợp công nghệ hiện đại, hiệu suất cao và khả năng kết nối thông minh. Đi kèm với inverter solar là đồng hồ chống hòa lưới (Anti-Backflow Meter), giúp kiểm soát việc phát ngược lên lưới điện quốc gia, đặc biệt phù hợp với các khu vực có yêu cầu không xuất điện ra lưới. Bộ đôi sản phẩm này mang lại sự an toàn, hiệu quả và đáp ứng các tiêu chuẩn kỹ thuật trong quá trình vận hành hệ thống điện mặt trời.

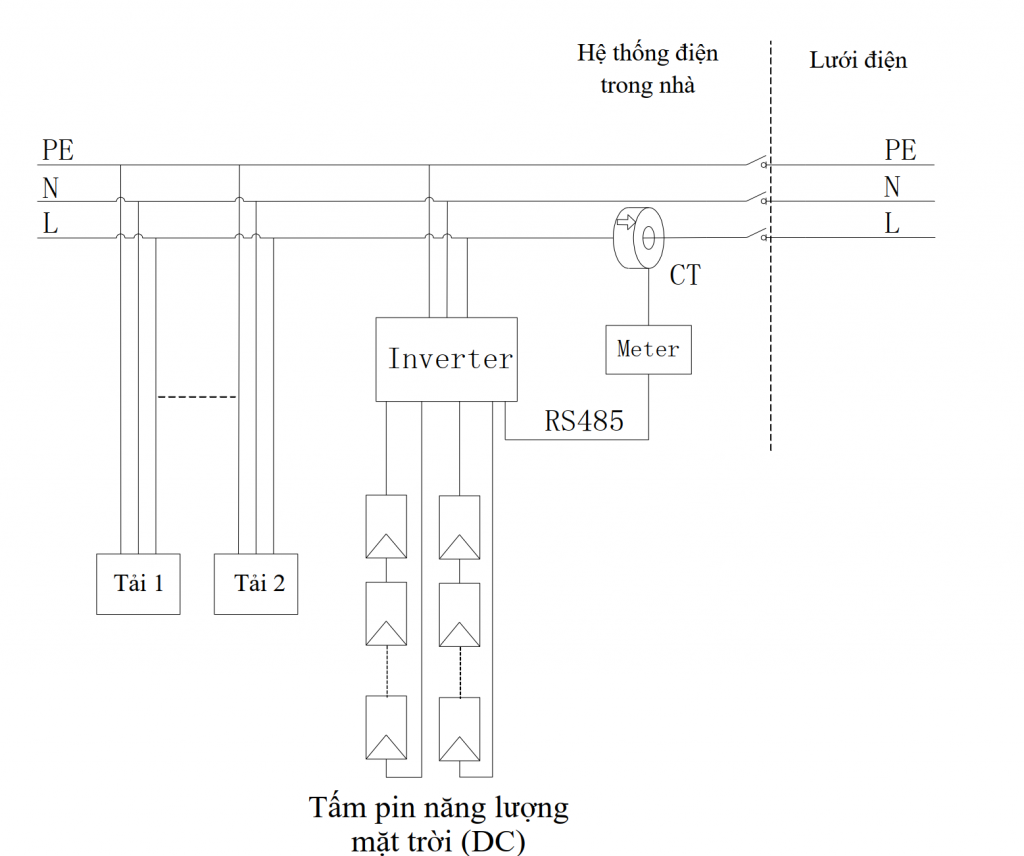

SƠ ĐỒ NGUYÊN LÝ

SƠ ĐỒ NGUYÊN LÝ

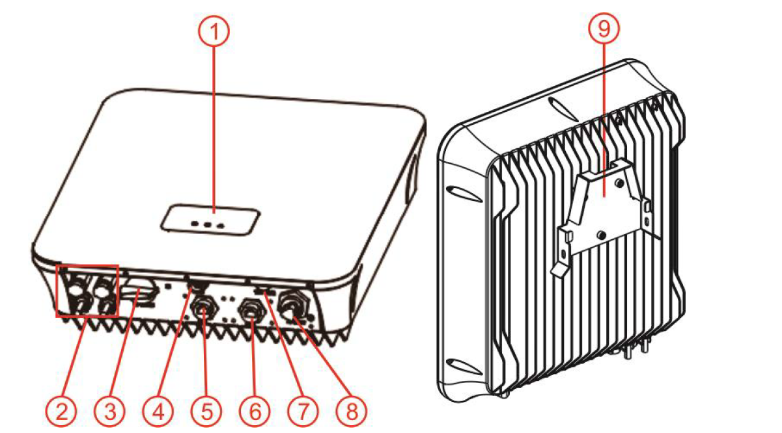

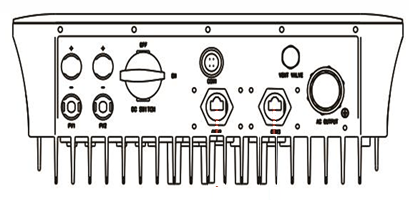

  1. TỔNG QUAN VỀ INVERTER
COM 2

COM 2





STT

MÔ TẢ

GIẢI THÍCH

01

Màn hình LED Để hiển thị trạng thái hoạt động của inverter / trạng thái giao tiếp
02 Cổng vào DC (từ tấm pin hoặc ắc quy) Để nối inverter với các mô-đun PV
03 Công tắc DC Để điều khiển trực tiếp đầu vào DC Bật / Tắt
04 Cổng giao tiếp Để kết nối Wi-Fi hoặc các giaot ứng dụng khác
05 Cổng giao tiếp đồng hồ đo & ngõ vào số Giao tiếp với đồng hồ điện và ngõ vào số bên ngoài (digital input)
06 Giao tiếp DRM Giao diện điều khiển theo chế độ phản hồi nhu cầu (Demand Response)

07

Van thông gió Để ngăn ngừa ngưng tụ và sương mù, đồng thời cân bằng áp suất giữa trong và ngoài tủ

08

Cổng đầu ra AC Đầu ra xoay chiều của inverter hòa vào lưới điện

09

Khung lắp đặt Cố định inverter lên giá đỡ treo tường



  1. HỘP PHỤ KIỆN NGĂN HÒA LƯỚI BAO GỒM:

+  Sách hướng dẫn sử dụng

            + Đồng hồ Chint

            + Biến dòng CT

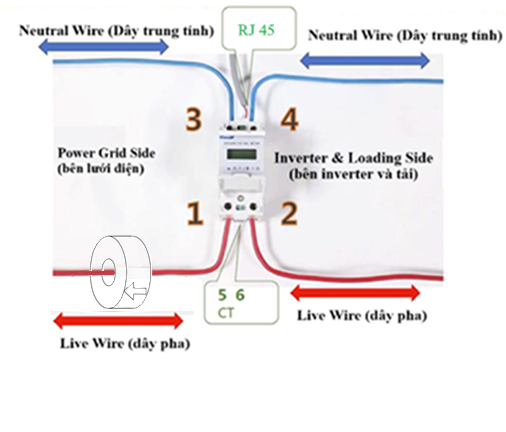

  1. SƠ ĐỒ KẾT NỐI (CONNECTION DIAGRAM) SỬ DỤNG BỘ ĐO DÒNG ĐIỆN (CT – CURRENT TRANSFORMER)

Để đo lường và giám sát dòng điện giữa hai bên: Power Grid Side (bên lưới điện) và Inverter & Loading Side (bên inverter và tải).

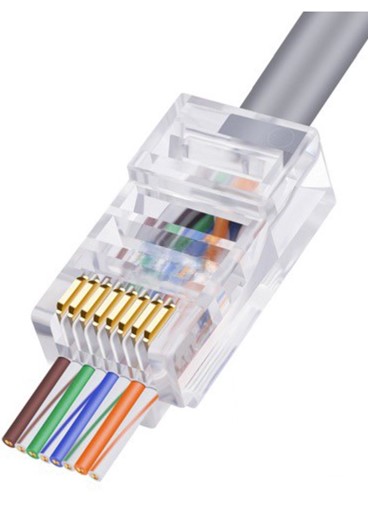

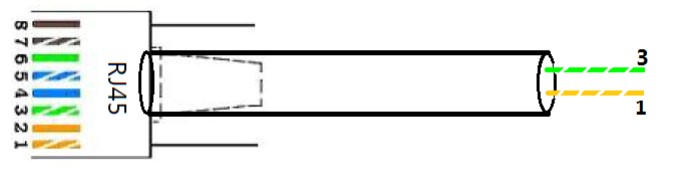

  1. Đầu nối RJ45

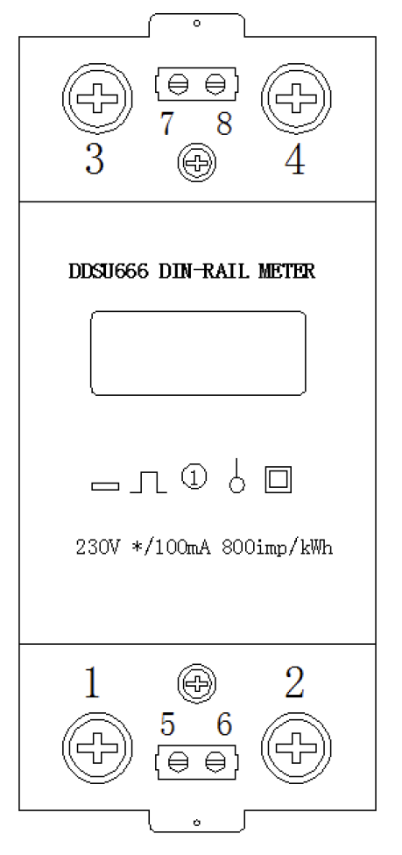

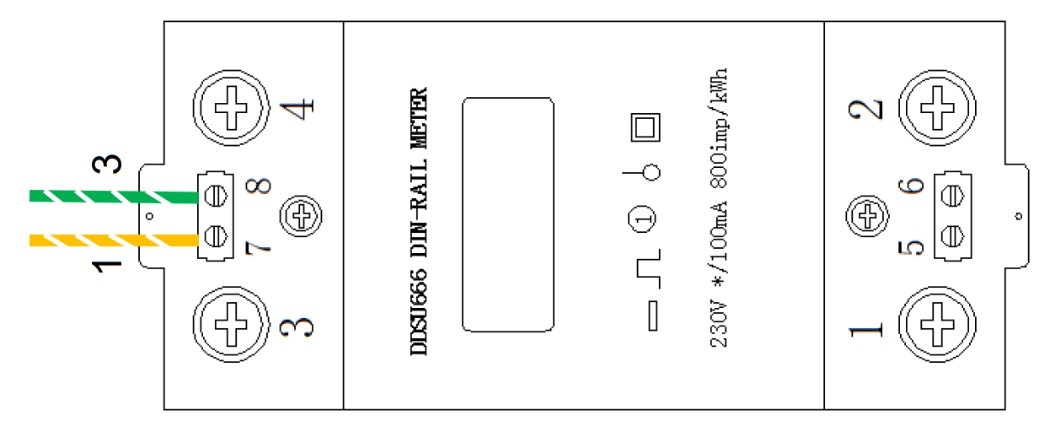

Tìm cáp số 1 và cáp số 3 ở cuối đầu nối RJ45 và kết nối chúng với Pin 7 và Pin 8 của đồng hồ tương ứng (Như hình dưới đây).

Dây 1: Cam sọc trắng

Dây 3: Xanh sọc trắng

Sau khi bấm đầu nối RJ45 với 2 dây 1 và 3 xong và 2 dây này được kết nối đúng theo thứ tự:

Dây 1 (cam sọc trắng) vào chân số 7

Dây 2 (xanh sọc trắng) vào chân số 3

Đầu  RJ45 này được gắn vào phía sau Inverter vào cổng COM2

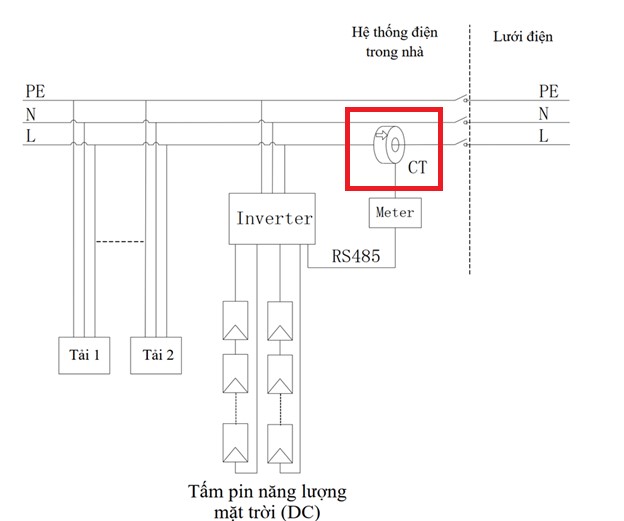

  1. Biến dòng CT

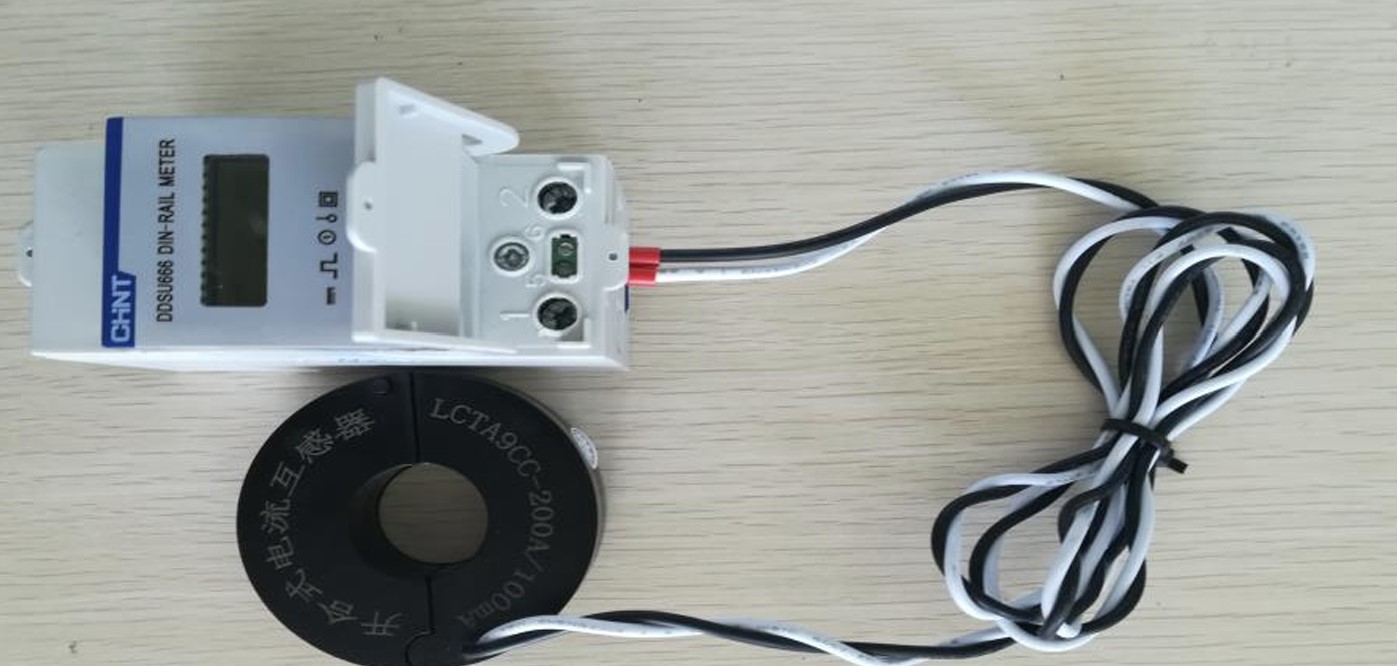

Tháo hai dây trắng và dây đen ra khỏi vòng từ của biến dòng, nối dây trắng và dây đen lần lượt vào Pin 5 và Pin 6 của đồng hồ.

CHÚ Ý: HƯỚNG CỦA BIẾN DÒNG ĐIỆN (CT) ĐƯỢC CHỈ TỪ PHÍA INVERTER ĐẾN PHÍA LƯỚI ĐIỆN.
