Rack-Mounted Cooling

Mô tả

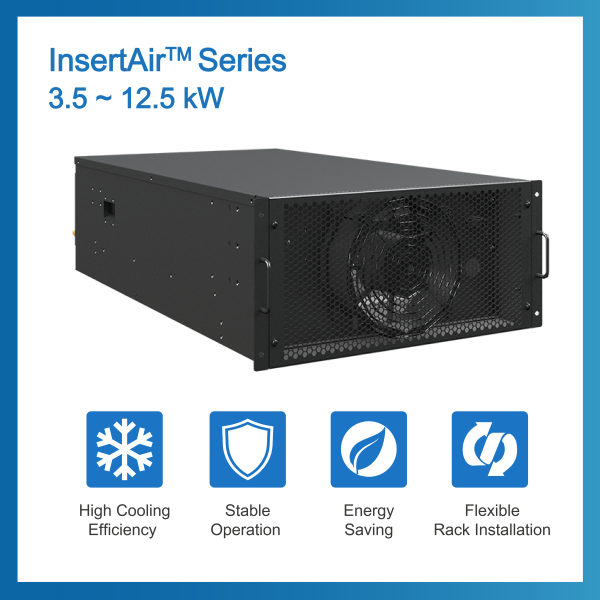

Giải pháp Làm mát Cục bộ Tối ưu cho Tủ Rack – Điều hòa Chính xác InsertAir™ Series
1. Tổng quan sản phẩm InsertAir™ là dòng điều hòa chính xác thế hệ mới, được thiết kế chuyên biệt để lắp đặt trực tiếp vào bên trong các tủ rack tiêu chuẩn 19 inch. Khác với các giải pháp làm mát toàn phòng truyền thống, InsertAir đưa luồng khí lạnh đến trực tiếp vị trí phát sinh nhiệt của thiết bị, giúp tối ưu hiệu suất làm mát và duy trì mức nhiệt độ an toàn tuyệt đối cho hệ thống máy chủ (Server), thiết bị mạng, và các phần cứng viễn thông quan trọng. Hệ thống đặc biệt thích hợp cho các trung tâm dữ liệu mô-đun (Micro Data Center), phòng máy chủ phân tán (Edge Computing), trạm viễn thông, hoặc các dự án nâng cấp công suất mà không thể cơi nới không gian phòng máy.
2. Đặc tính kỹ thuật & Tính năng nổi bật
🔹 Làm mát chính xác & Tối ưu luồng khí (Accurate Airflow)

• Dàn bay hơi chữ “V” (V-shape evaporator): Tăng diện tích tiếp xúc bề mặt, giảm sức cản gió, mang lại hiệu quả làm mát vượt trội.
• Thiết kế luồng gió độc đáo: Chủ động phân bổ luồng khí để tạo ra hành lang lạnh (cold aisle) ngay phía trước thiết bị trong tủ.
• Thiết kế nhiệt độ gió hồi cao: Giúp gia tăng khả năng làm lạnh hiển (sensible cooling) và tối ưu hóa hiệu quả sử dụng điện năng.

🔹Khả năng điều chỉnh linh hoạt & Tiết kiệm năng lượng (Dynamic Output)

• Máy nén Inverter & Quạt EC cao cấp: Hỗ trợ điều chỉnh vô cấp (stepless regulation), tự động thay đổi lưu lượng gió và công suất làm lạnh theo tải nhiệt thực tế trong thời gian thực.
• Van tiết lưu điện tử (EEV): Được trang bị tiêu chuẩn với khả năng thích ứng mạnh mẽ, mang lại hiệu quả tiết kiệm năng lượng cao hơn. Sự kết hợp này giúp hệ thống đạt chỉ số PUE tối ưu.
• Thân thiện với môi trường: Hệ thống sử dụng môi chất lạnh R410A an toàn, đạt tiêu chuẩn bảo vệ môi trường.

🔹Kiểm soát môi trường khắt khe

• Chế độ khử ẩm chuyên nghiệp (Low load dehumidification): Có khả năng kiểm soát chặt chẽ cả nhiệt độ và độ ẩm bên trong tủ rack ngay cả khi hệ thống chạy ở mức tải nhiệt rất thấp.
• Vận hành bền bỉ: Cục nóng điều chỉnh vô cấp giúp máy chạy êm ái, độ ồn thấp và đạt độ tin cậy cao, đáp ứng yêu cầu hoạt động 24/7.
• Thiết kế dạng Rack-Mounted 19 inch linh hoạt • Tương thích hoàn hảo với nhiều loại tủ rack tiêu chuẩn, chiếm dụng rất ít không gian.
• Cấu trúc dạng mô-đun độc lập giúp việc thi công, lắp đặt và bảo trì định kỳ trở nên thuận tiện mà không làm gián đoạn không gian chung của phòng máy.

🔹Hệ thống giám sát thông minh

• Tích hợp cổng giao tiếp truyền thông chuẩn RS485, dễ dàng kết nối và đồng bộ vào hệ thống quản lý tòa nhà BMS hoặc phần mềm DCIM.
• Hỗ trợ tùy chọn card mạng SNMP, cho phép kỹ sư giám sát nhiệt độ, trạng thái máy và nhận cảnh báo sự cố từ xa.

3. Tóm tắt thông số kỹ thuật (Dòng DX – Làm mát bằng gió) Hệ thống sử dụng điện áp tiêu chuẩn 220V, tần số 50/60Hz, với 3 mức dải công suất phù hợp cho nhiều quy mô tủ rack:

• Model 035: Công suất lạnh 3.5 kW | Kích thước chiếm dụng: 5U.
• Model 007: Công suất lạnh 7.0 kW | Kích thước chiếm dụng: 7U.
• Model 012: Công suất lạnh 12.5 kW | Kích thước chiếm dụng: 10U.

Catalogue Insert Air Series 2026
